Fejlesztő panel Tibbo EM203_RJ203-EV-RS, KIFUTOTT

Rövid leírás

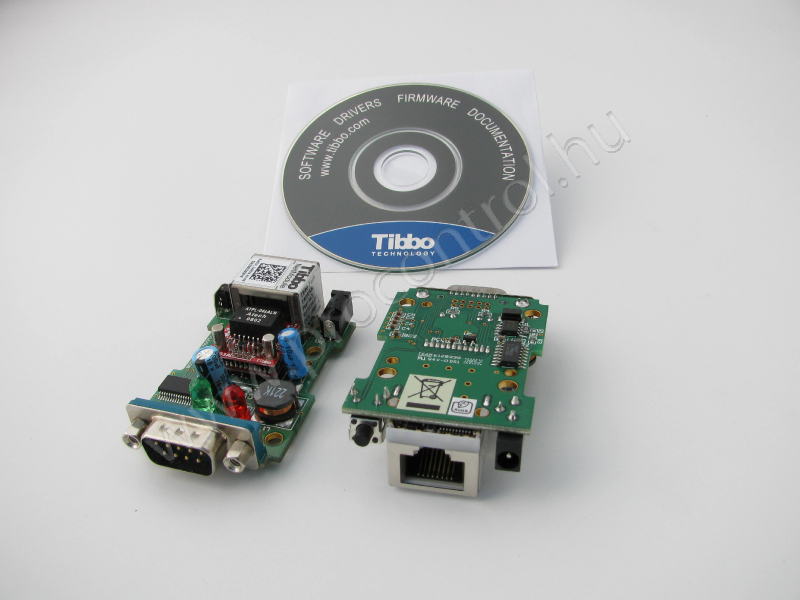

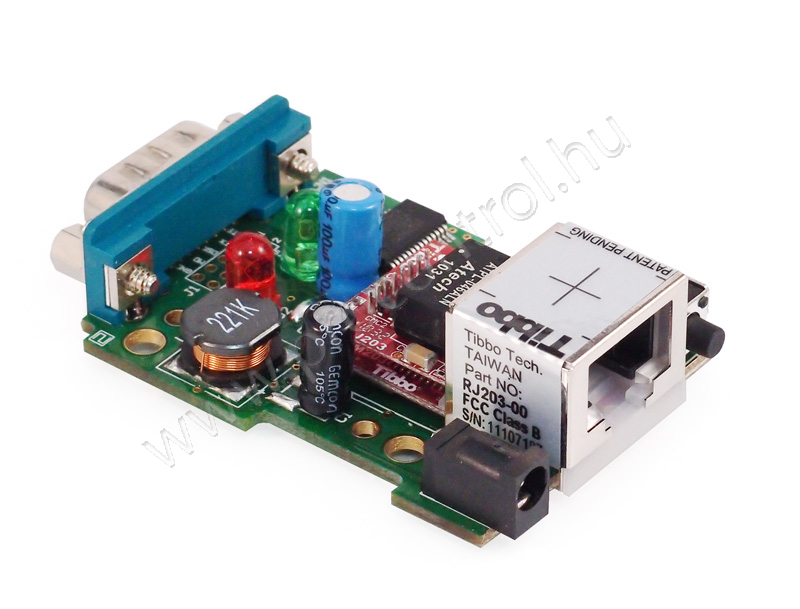

Az EM203A_RJ203A-EV-RS fejlesztő panel tartalmazza az EM203 modult RJ45 csatlakozóval, RS232 portot, tápcsatlakozót és a beállítás nyomógombot.

Az EM202EV új verziója, teljesen kompatibilis az EM202EV-vel. Két elemből áll: EM203A és RJ203A csatlakozó

Az EM "kontroller" modul tartalmazza a CPU-t, Ethernet kontrollert, memóriát és az egyéb digitális áramköröket. Az RJ modul szabványos 10/100BaseT Ethernet illesztő trafó és RJ45 csatlakozó egyben.

Az EM modul bármely szabványos Ethernettel használható, pl a YCL-PTC1111-01G RJ45 csatlakozóval is.

Az informatikában általánosan elterjedt EIA RS232 szabványú interfészt igen sok eszköz használja. Vonalkódolvasók, kártyaolvasók, pénztári terminálok, banki hitelkártyaterminálok, és még egy sereg elektronikus eszköz. Az EM202 segítségével mindezeket az eszközöket csatlakoztathatjuk az Ethernet alapon lokális, vagy akár a globális Internethálózatra.

Tulajdonságok

Kompakt méretek: 30,1x18,1x12,5mm
Fogyasztás: 230mA, 5V DC
100BaseT Ethernet port (illesztő trafó)
4db státusz LED a nyákon
A firmware a soros porton vagy a hálózaton keresztül frissíthető
EM203A_RJ203A-EV-RS fejlesztő panel kapható
CE- és FCC-bizonyítvány

Műszaki jellemzők:

Ethernet interfész	10/100BaseT
Soros csatlakozás jellemzői	150-115200bps; RX, TX, RTS, CTS, DTR, DSR
Routing buffer méret (bájtban)	12kBx2
Méretek (mm)	31 mm x 20 mm x 15,5 mm
Soros port	1 x RS232
Névleges tápfeszültség	12 V
Soros port emuláció Ethernet hálózaton	+
Programozható	+
Ethernet illesztő trafó	+
Ethernet csatlakozó (RJ45)	+
Átlagos energiafogyasztás	230mA, 5V DC
Az eszköz üzemi hőmérséklete	25 °C
I/O lábak száma	4
Flash memória	64 KB
EEPROM memória	2040 B
Támogatott hálózat protokollok	UDP, TCP, ICMP (ping), and HTTP (Others -> Tibbo BASIC)
Max. áramfelvétel	230 mA
Max relatív páratartalom	90 %
Működési hőmérséklet tartomány	-10°C - 70°C

Műszaki leírás

Az EM203 (soros eszközkiszolgáló) egy nyáklemez szintű alkatrész amely egy 100BaseT Ethernet csatlakozást tesz lehetővé a soros eszköznek. Igen kis (EM: 30.1x18.1x12.5mm, RJ: 31.0x20.0x15.5mm) méretekkel rendelkező integrált áramkör. Ideális választás az olyan OEM fejlesztőknek, akik saját eszközüket az Ethernet hálózatra szeretnék egyszerűen csatolni.
Az alapértelmezett üzemmódban a Windows operációs rendszerből egyszerű szabványos soros port emuláció látható, a távoli kihelyezett Ethernet hálózaton távoli eszközzel ugyan úgy kommunikálhatunk mint ha helyben volna a soros portunkra kötve. Kétféleképp alkalmazható: a betöltött firmware-től függően egy állandó funkciót betöltő kész soros/Ethernet konverterként vagy egy BASIC-ben programozható kontrollerként. Minden EM X20X családba tartozó modulnak több státusz LED-je van a nyákon.
